本例对该铜导电线段的两端面加载0,01V电压。这里需要给两个端面设置标识,然后在边界条件里设置电压值。 MC74HC1GU04DTT1G首先单击工具栏中的面选择按钮翻,然后双击选择导电线段的一个端面,在主窗口空白处单击鼠标右键,在弹出的快捷菜单中选择Face Properties,弹出如图7.2.16所示的面属性设置对话框。

   在General选项卡的Boundary∞ndltion label中,输人自定义边界条件标识名称B1,其他选项与实体属性参数设置类似,这里不再赘述;另一个选项卡Layering用于设定加密面附近网格密度,可参见Reference Book相关部分,这里不用设置。单击oK按钮返回主

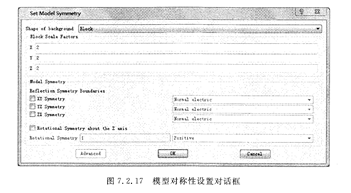

窗口。同理,双击选择另一个端面,然后在Boundary condition label中输人另一个自定义的边界条件标识名称B2,单击OK按钮返回主窗口。完成以上步骤后,进行有限元网格建模。在所建有限元模型的外围还需要设置背景空气域,该区域一般设为所建几何模型(包括所有过渡空气域)尺寸的几倍大小。单击菜单栏命令Model9M。del Symmetry,弹出如图7.2,17所示的模型对称性设置对话框。
