对话框下部设置模型的观察视角View parameters和坐标轴的缩放比例Axis scalingfactors,一般采用默认即可,读者还可以自行尝试。MC74ACT253DR2设置好对话框内的各参数后,单击OK按钮,主窗口如图7,1.36所示。

   图7.1.36用色温表示铜板温度场的分布,用矢量表示热流密度的方向和大小,可以清晰地看到,铜棒表面上电流密度越大的地方温度越高,对应其附近的热流密度也越高。如果想选择查看全模型温度分布情况,单击工具栏中的选择按钮|嬷,弹出如图7.1.37 所示的模型显示设置对话框。

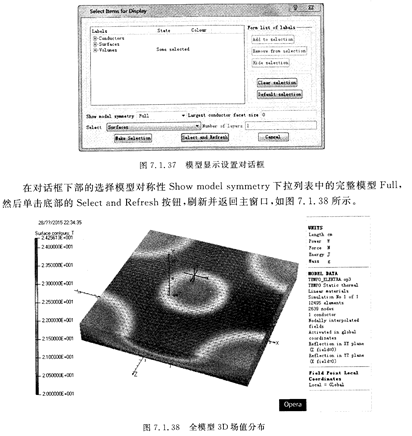

   图71.37 模型显示设置对话框

   在对话框下部的选择模型对称性Show model symmetry下拉列表中的完整模型Full,然后单击底部的⒌lect and Refresh按钮,刷新并返回主窗口,如图7,1.38所示。
