对话框左侧框为各边界条件的标签,这里选中Cool,即之前我们设置的面属性中边界条件标签为Cool的面。 MAX810MEUR+T对话框右侧设置热边界条件的类型,Perfect insulator为热绝缘边界条件;Fixed temperature为固定温度边界条件;Heat Ⅱux为热功率边界条件(正值为输人热功率,负值为输出热功率);Heat transfer为对流换热;Thermal radiation为热辐射;Combined boundary∞ndition为多种热边界条件联合。本例选择固定温度Fixedtemperature类边界条件,设定温度值为⒛,这里温度场的温度本质上只是相对值,因为对本例仅设定为线性问题,即材料特性与温度无关。

   再之后进行稳态温度场模块相关设置,单击菜单栏命令Model9TEMPO⒏aticsAnalysis Data,弹出如图7.1.22所示稳态温度场模块设置对话框。

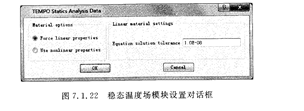

   图7.1.22 稳态温度场模块设置对话框
