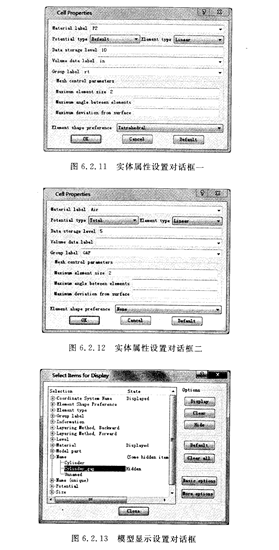

双击另一个永磁体使其高亮,按照如上类似方法定义另一个磁体的实体属性,即如图6,2.11所示。这里Volume data1abel命名为in,以区别于前一个永磁体,MC33079DR2G因为二者的磁化方向不同;Group labe1与前一个永磁体相同,因为二者没有相对运动。设置完后,单击OK按钮,回到主窗口。

   设定空气隙材料属性。选中所有空气隙实体使其高亮,按照如上类似方法定义另一个磁体的实体属性,即如图6.2.12所示。这里对空气隙的体标识Volume data label可以忽略;组名Group label设为GAP,GAP为系统默认的空气隙组名称,所有空气隙都须采用此组名称,其他任何实体的组名不能采用此名称。设置完后,单击oK按钮,回到主窗口。下面设置铜棒的材料属性。由于铜棒被空气隙完全包裹,需要将空气隙在主窗口中隐藏然后再单击选择铜棒,或者直接通过选择命令选择铜棒。这里,我们通过将空气隙在主窗口中隐藏然后再单击选择铜棒。单击工具栏的选择按钮飕∷弹出如图6.2.13所示模型显示设置对话框。
