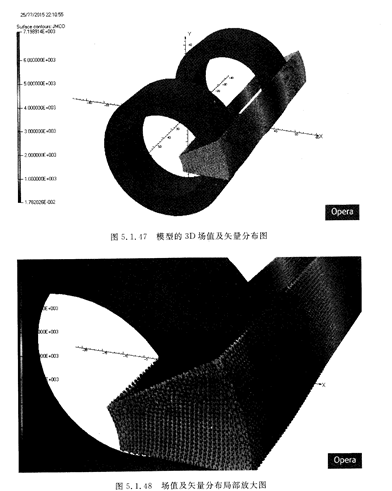

下面介绍通过Opera3D后处理得到超导线圈的受力及冷屏的受力。首先选KA555D择另一时刻的解算数据(也可以仍考查0.1s时刻的受力),单击工具栏的打开按钮擞,选择另一时刻的数据,弹出如图5.1.49选择时刻对话框。

   单击选择time=o.5s的数据,单击加载刷新按钮I冫oad and Refresh,主窗口便显示出0,5s时刻的解算模型。opcra3D对于同一有限元模型(即几何尺寸及网格划分参数不变)可以存在多个模拟模型(即不同材料属性或时刻等参数),将有限元模型求解后得到解算数据(即存储在,op3文件中)内包含不同模拟结果,通过模拟结果加载选项i翮加载。

   导体线圈受洛伦兹力,Opera3D提供直接计算导体线圈洛伦兹力及相应力矩的命令。首先在工具栏中单击Toggle Conduct°r Pickillg按钮;鹦翔卩可在主窗口中选择线圈;在主窗口中双击要计算受力的线圈,线圈被选中高亮,如果要计算多个线圈受力,那么双击每个 线圈使其被选中,如果不双击任何线圈,则默认为选择所有线圈。然后单击工具栏的Irltegrals over Conductor按钮髑,弹出如图5.1,50所示的线圈积分设置对话框。
