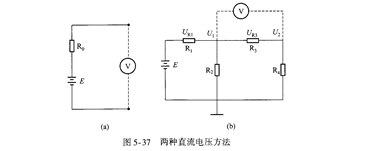

中频电源电路中的直流电压一般分为两大类,一类为直流电源电压,它具有H1205NL一定的直流电动势E和等效内阻RO,如图5-岁(a)所示。另一类是直流电路中某元器件两端之间的电压差或各点对地的电位,如图5-~sT(b)所示。图中R1、R2、R3、R4可以是任意元器件的直流等效电阻,σm、σ即为元器件两端电压,t/l、叱既是对地电位又是元器件两端电压。

    将万用表的选择开关转到直流电压(Ⅴ)挡(选择合适的量程),将测试表笔接至被测两端。用测电压的方法可以检查电路上各点的电压(信号电压或电源电压)及电气部件上的电压降。

   (1)测量电源电路输出端是否正常。

   (2)各单元电路及电路的关键点,比如放大电路输出点、外接部件电源端等处的电压是否正常。

   (3)电路主要元器件如晶体管、集成电路各引脚电压是否正常,对集成电路首先要测电源端。

   比较完善的中频电源产品说明书中应该给出电路各点正常工作电压,有些维修资料中还提供集成电路各引脚的工作电压。另外,也可对比正常工作的同种电路测得各点电压。偏离正常电压较多的部位或元器件,往往就是故障所在部位。直流电压的测量方法大体上有直接测量法和间接测量法两种。
