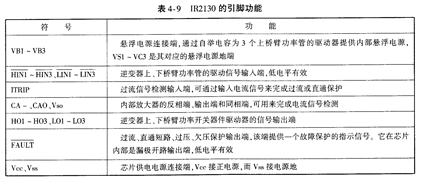

IR2130可用来驱动工作在母线电压不高于ω0Ⅴ电路中的IGBT器件,其可输出的最大正向峰值驱动电流为犭0mA,而反向峰值驱动电流为500mA。REF01CSZ它内部设计有过流、过压及欠压保护、封锁和指示电路单元,在应用中可用来保护被驱动的⒑BT器件,加上内部自举技术的运用使其可用于高压系统。它还可对同一桥臂上下2个功率器件的栅极驱动信导产生2u互锁延时时间。它自身的工作电源电压范围较宽(3~⒛Ⅴ),在它的内部还设计有与被驱动的功率器件所通过的电流成线性关系的电流放大器,该电路设计还保证了内部的3个通道的高压侧驱动器和低压侧驱动器可单独使用,也可只用其内部的3个低压侧驱动器,并且输人信号与TTL及C0MS电平兼容。I肥130的引脚图如图⒋10所示。Im13o的引脚功能见表⒋9。
