KC41主要技术参数如下。

   (1)电源电压:直流+15Ⅴ,允许波动±5%(±10%时功能正常)。

   (2)电源电流:≤⒛mA。MAX3222IDB

   (3)输出脉冲:最大输出能力为⒛mA(流出脉冲电流);幅度≥13 Ⅴ。

   (4)输人端二极管反压:≥18Ⅴ。

   (5)控制端正向电流:≤8mA。

   (6)封装:KC41电路采用16脚陶瓷双列直插式封装。

   (7)允许使用环境温度: ˉ10~+70℃。

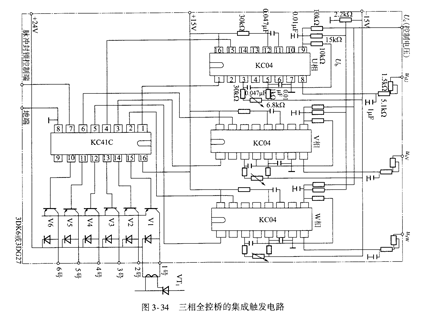

   三相全控桥的集成触发电路

   由三块KC04与一块KC41C外加少量分立元器仵可以组成三相全控桥的集成触发电路,如图3-“所示,它比分立元器件电路要简单得多。
