接插件可按工作频率和外形结构特征来分类,按照接插件的工作频率分为低频接插件和高频接插件,AFD51-18-30SN-6116低频接插件适合在频率100MHz以下I作,高频接插件适合在频率100MHz以上工作。高频接插件在结构上需要考虑高频电场的泄漏、反射等问题,一般都采用同轴结构,以便与同轴电缆连接,所以也称为同轴连接器。

   按照外形结构特征分为矩形接插件、印制板接插件、带状电缆接插件和条形接插件等。

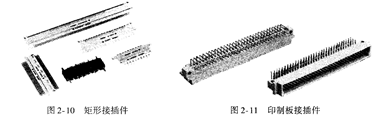

    (1)矩形接插件。矩形接插件如图2-10所示。矩形接插件的体积较大,电流容量也较大,并且矩形排列能够充分利用空间,所以这种接插件被广泛用于印制电路板上安培级电流信号的互相连接。有些矩形接插件带有金属外壳及锁紧装置,可以用于机外的电缆之间和电路板与面板之间的电气连接。

   (2)印制板接插件。印制板接插件如图⒉1J所示,用于印制电路板之间的直接连接,外形是长条形,结构有直接型、绕接型、间接型等形式。插头由印制电路板(“子”板)边缘上镀金的排状铜箔条(俗称“金手指”)构成;插座根据设计要求订购,焊接在“母”

板上。“子”电路板插入“母”电路板上的插座,就连接了两个电路。印制板插座的型号很多,主要规格有排数(单排、双排)、针数(引线数目,从7线到近⒛0线不等)、针间距(相邻接点簧片之间的距离)及有无定位装置、有无锁定装置等。
