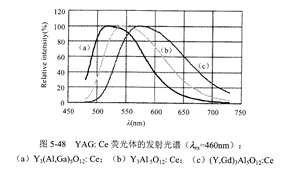

YAG∶Cc3+材料的发光是因发光中心原子能级间跃迁的结果。Cc3+离子激活的稀土石榴石荧光体 AD8561ARU的发光起源于受激电子从能量最低的5d激发态辐射跃迁至4f组态的℃”和乍s/o基态,两能级的能量其分隔间距大约为2300cm1。在Cc3+离子激活的稀土石榴石 (Y1讠G电)3(All氵Ga)5012∶CC体系中,在蓝光激发下,发射强的绿光和黄光,其发射光谱从47011m延展至⒛Onm附近,覆盖很宽的可见光谱范围。发射光谱的结构,不仅与Cc3+浓度密切相关,而且与Gd3坏口Ga3+的含量有关。由图5-48可以看出,随Gd3+取代Y3+量增加,发射光谱和发射峰有规律向长波移动,而随着Ga3+取代A13+量增加,则向短波移动。在石榴石中,Cc・离子的最低能量的激发光谱覆盖整个蓝光谱区,激发带宽,能被(俏5±15)nm蓝光高效激发,发射自光所需要的黄光。在蓝区的激发光谱中,也是随Gd3+取代Y3+量增加,发射谱峰有规律向长波移动,而随着Ga3+取代A13+量增加,则向短波移动。利用这些规律,可以设计和调整石榴石的组成,以适合应用器件的一定要求。
