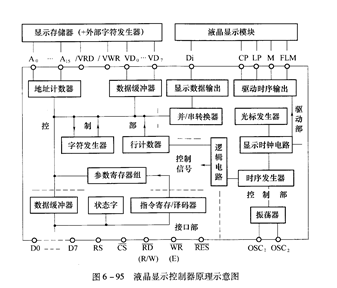

液晶显示控制器原理示意图如图6-呖所示。

   接口部。接收计H27U2G8F2CTR-BC算机发来的指令和数据,并向计算机反馈所需各种信`患。指令通道(指令寄存器):接收计算机发来的指令代码,通过译码器将该代码解译成控制/设置逻辑信号;它还作为参数寄存器的地址。数据通道(数据缓冲、双向):一是接收计算机发来的指令参数和显示数据,二是将寄存器和可读参数寄存器的数据送到计算机的数据总线上。这两个通道的选择由RS端电平控制。

   接口信号:Cs为片选信号,1为数据线高阻,0为数据线低阻。

   DO~D7:可直接挂在计算机的数据线上。

   M680O操作时序:提供R/W和E操作。

   读操作是在使能信号E的高电平时进行,写操作是在使能信号E的下降沿处进行。状态寄存器:表示当前液晶显示控制器的工作状态。
