焊锡糟被加热使焊锡熔融
发布时间:2016/9/18 20:50:13 访问次数:550
在波峰焊机内部,焊锡糟被加热使焊锡熔融,机械泵根据焊接要求I作,使液态焊锡从喷口涌出,形成特定形态的、J00-0064NL连续不断的锡波;已经完成插件或贴片胶贴片工序的电路板放在导轨上,以匀速直线运动的形式向前移动,顺序经过涂敷助焊剂和预热I序,进入焊锡槽上部,电路板的焊接面在通过焊锡波峰时进行焊接。然后,焊接面经冷却后完成焊接过程,被送出焊接区。冷却方式大都为强迫风冷,正确的冷却温度与时问;有利∫改进焊点的外观与可靠性。
助焊剂喷嘴既可以实现连续喷涂,也可以被设置成检测到有电路板通过时才进行喷涂的经济模式;预热装置由热管组成,电路板在焊接前被预热,可以减小温差、避免热冲击。预热温度在90°C~120℃之闸,预热时问必须控制得当,预热使助焊剂干燥(蒸发抻其中的水分)并处于活化状态。焊料熔液在锡槽内始终处于流动状态,使喷涌的焊料波峰表面无氧化层,由∫印制板和波峰之问处于相对运动状态,所以助焊剂容易挥发,焊点内不会出现气泡。为了获得良好的焊接质量,焊接前应做好充分的准各I作,如保证产品的可焊性处理(预
镀锡)等;焊接后的清洗、捡验、返修等步骤也应按规定进行操作。

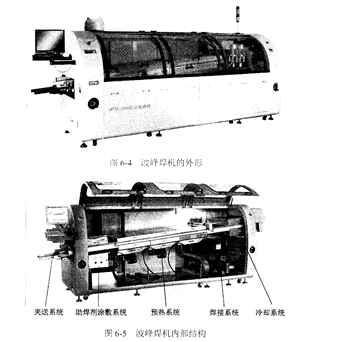

如图⒍4所示为一款波峰焊机的外形。如图6-5所示为波峰焊机的内部结构示意图。
在波峰焊机内部,焊锡糟被加热使焊锡熔融,机械泵根据焊接要求I作,使液态焊锡从喷口涌出,形成特定形态的、J00-0064NL连续不断的锡波;已经完成插件或贴片胶贴片工序的电路板放在导轨上,以匀速直线运动的形式向前移动,顺序经过涂敷助焊剂和预热I序,进入焊锡槽上部,电路板的焊接面在通过焊锡波峰时进行焊接。然后,焊接面经冷却后完成焊接过程,被送出焊接区。冷却方式大都为强迫风冷,正确的冷却温度与时问;有利∫改进焊点的外观与可靠性。
助焊剂喷嘴既可以实现连续喷涂,也可以被设置成检测到有电路板通过时才进行喷涂的经济模式;预热装置由热管组成,电路板在焊接前被预热,可以减小温差、避免热冲击。预热温度在90°C~120℃之闸,预热时问必须控制得当,预热使助焊剂干燥(蒸发抻其中的水分)并处于活化状态。焊料熔液在锡槽内始终处于流动状态,使喷涌的焊料波峰表面无氧化层,由∫印制板和波峰之问处于相对运动状态,所以助焊剂容易挥发,焊点内不会出现气泡。为了获得良好的焊接质量,焊接前应做好充分的准各I作,如保证产品的可焊性处理(预
镀锡)等;焊接后的清洗、捡验、返修等步骤也应按规定进行操作。
如图⒍4所示为一款波峰焊机的外形。如图6-5所示为波峰焊机的内部结构示意图。
