手工贴装sMT元器件,俗称手⊥贴片。除了因CP2104为条件限制需要手工贴片焊接以外,在具各自动+产设备的企业里,假如元器件是散装的或有引脚变形的情况,也可以进行手工贴片,作为机器贴装的补充手段。

   操作准备

   手工贴片的设备和工具。不锈钢镊子(图5-27)、电动真空吸笔(图5-28)、3~5倍台灯放大镜(图5-29)、5~⒛倍立体显微镜或三维视频显微镜(图5-30)、防静电工作台、防静电腕带等。

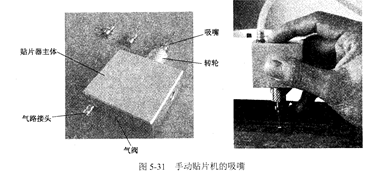

   如图5.31所示为一款应用于手动贴片+l1.的吸嘴,产品采用人体学设计,手感好,操作简单,吸嘴可以灵活转动。适用于散料贴片和料盘架贴片,贴片速度可达到9OOPcs/hG操作时拇指和中指捏住贴片器,食指控制气阀,无名指控制吸嘴转轮。

    手I贴片式可以采用这种吸嘴,以提高贴片效率.
