绕线型片式电感器

发布时间:2016/9/8 22:21:28 访问次数:612

   绕线型sMC电感器实际上是把传统的卧式绕线电感器稍加改进而成。制造时将导线(线圈)缠绕在磁芯。低电感时用陶瓷FI-RE41HL作磁芯,大电感时用铁氧体作磁芯,绕组可以垂直也可水平。一般垂直绕组的尺寸最小,水平绕组的电性能要稍好一些,绕线后再加上端电极。端电极也称外部端子,它取代了传统的插装式电感器的引线,以便表面贴装。

   对绕线型SMC电感器来说,由于所用磁芯不同,故结构上也有多种形式。

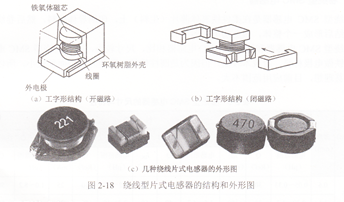

   (1)工字形结构。这种电感器是在工字形磁芯上绕线制成的,如图2-18(a)所示为开磁路,如图⒉18(b)所示为闭磁路。

   (2)槽形结构。槽形结构是在磁性体的沟槽上绕上线圈制成的。

   (3)棒形结构。这种结构的电感器与传统的卧式棒形电感器基本相同,它是在棒形磁芯L绕线而成的。只是它用适合表面贴装用的端电极代替了插装用的引线。

  (4)腔体结构。这种结构是把绕好的线圈放在磁性腔体内,加上磁性盖板和端电极而成。



   绕线型sMC电感器实际上是把传统的卧式绕线电感器稍加改进而成。制造时将导线(线圈)缠绕在磁芯。低电感时用陶瓷FI-RE41HL作磁芯,大电感时用铁氧体作磁芯,绕组可以垂直也可水平。一般垂直绕组的尺寸最小,水平绕组的电性能要稍好一些,绕线后再加上端电极。端电极也称外部端子,它取代了传统的插装式电感器的引线,以便表面贴装。

   对绕线型SMC电感器来说,由于所用磁芯不同,故结构上也有多种形式。

   (1)工字形结构。这种电感器是在工字形磁芯上绕线制成的,如图2-18(a)所示为开磁路,如图⒉18(b)所示为闭磁路。

   (2)槽形结构。槽形结构是在磁性体的沟槽上绕上线圈制成的。

   (3)棒形结构。这种结构的电感器与传统的卧式棒形电感器基本相同,它是在棒形磁芯L绕线而成的。只是它用适合表面贴装用的端电极代替了插装用的引线。

  (4)腔体结构。这种结构是把绕好的线圈放在磁性腔体内,加上磁性盖板和端电极而成。
