电路原理

发布时间:2016/9/5 20:50:05 访问次数:427

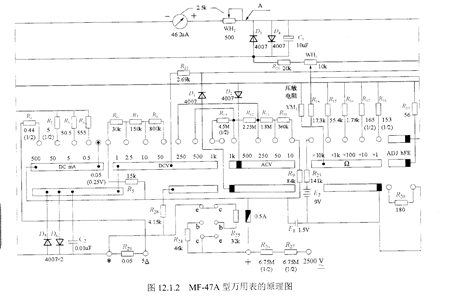

MF-47A型万用表的原理图如图12,12所示。由图可AC121KQT 知,电路由公共显示部分、直流电流部分、直流电压部分、交流电压部分和电阻部分共5个部分组成。

表头是一个卣流电流表,电位器WH2用F调节表头同路中的电流大小,D3、D4两个工极管反向并联且与电容C1并联,用于限制表头两瑞的电压,起保护表头的作用,使表头不至因电压、电流过大而烧坏。

指针式万用表最基本的工作原理如图1213所示,图屮“―”为黑表楱插孔,“+”为红表棒插孔。

MF-47A型万用表的原理图如图12,12所示。由图可AC121KQT 知,电路由公共显示部分、直流电流部分、直流电压部分、交流电压部分和电阻部分共5个部分组成。

指针式万用表最基本的工作原理如图1213所示,图屮“―”为黑表楱插孔,“+”为红表棒插孔。
