在屏蔽层上绕制镀银铜线制作。MBC13916NT1在屏蔽层上绕制镀银铜线制作地线的方法有两种。一种方法是在剥离出的屏蔽层下面缠绸布2~3层,再用直径为0.5~0,8mm的镀银铜线的一端密绕在屏蔽层端头的绸布上,宽度为2~6mm。然后将镀银铜线与屏蔽层焊牢(应焊 一圈),焊接时问不宜过长,以免烫坏绝缘层。最后,将镀银铜线空绕一圈并留出一定的长度用于接地。制作的屏蔽地线如图72.21(a)所示。

   剥脱的屏蔽层长度不够,需加焊接地导线,这时可用第二种方法:把一段直径为0.5~0.8mm的镀银铜线的一端绕在己剥脱并经过整形搪锡处理的屏蔽层上2~3圈并焊牢,如图7,2,21(b)所示。

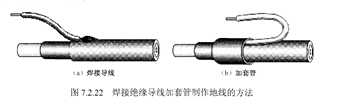

   绝缘导线加套管制作。有时并不剥脱屏蔽层,而是在剪除一段金属屏蔽层之后,选取一段长度适当、导电良好的导线焊牢在金属屏蔽层上,再用套管或热塑管套住焊接处,以保护焊点,如图7222所示。
