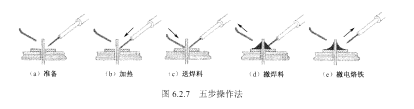

手工焊接通常采用五步操作法:准备、加热、送焊料、撤焊料、撤电烙铁。五步操MB05M作法如图62.7所示。

   (1)准备:烙铁头和焊锡丝同时指向连接点。准备应包括焊接前必须做好焊接的准备工作,焊接部位的清洁处理,预各焊接元器件引脚的成形及插装,焊接工具及焊接材料的准备。

   (2)加热:就是用烙铁头加热焊接部位,使连接点的温度加热到焊接需要的温度。在加热中,热量供给的速度和最佳焊接温度的确定是保证焊接质量的关键。通常焊接温度控制在2ω℃左右。但考虑电烙铁在使用过程中的散热,可把温度适当提高一些,控制在300℃左右。

   (3)送焊料:当烙铁加热到一定的温度后,即可在烙铁头和连接点的结合部,加上适量的焊料,焊料量的多少,应使引脚的外形保持可见和保证能够覆盖连接点。

   (4)撤焊料:熔化适量焊锡后,撤离焊锡丝。

   (5)撤电烙铁:在焊料充分漫流整体焊接部位时,移开烙铁。

   在实际焊接过程中,对热容量小的焊件,常常简化为三步操作,即第一步为准备工序,烙铁头和焊锡丝同时指向连接点,烙铁头上应熔化少量焊锡。第二步为加热焊接部位和熔化焊锡,操作时,焊锡和烙铁头同时到达,焊接时间适当。第三步为烙铁头和焊锡丝同时离开焊接点。
