扬声器又称喇叭,是一种将电能转变为声能的电声转换器件。

   1)扬声器的种类

   常见的扬声器有电动式、电磁式KBJ1001、压电式,叉有高音、低音扬声器之分。

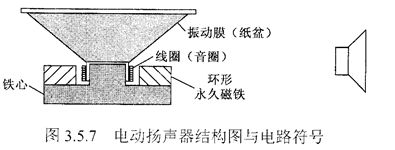

   (1)电动式扬声器。电动式扬声器由纸盆、音圈组成的震动系统和磁路系统等组成,如图357所示。纸盆是由特制的模压纸做成,模压纸通常含有羊毛等混合物。为改善音质,常在纸盆上压些凹槽来改善音质。纸盆中心厚,边缘薄,以适应高、低频信号,获得较宽的频率特性。磁路系统由永久磁铁、软铁圆板、软铁心柱等组成。按磁路系统的结构叉分内磁式和外磁式。

   电动式扬声器叉分为纸盆式扬声器和号筒式扬声器。

   电动式扬声器的工作原理:当给音圈(线圈)通电时,音圈就会受到一个与磁力线垂直方向的力,其方向符合左手定则,故音圈是L下运动的。当磁场磁密度为B(特斯拉),音圈导线长度为`(m),导线流过的电流为'(A)I讨,导线受力F为F=B”。

   (2)电磁式扬声器。电磁式扬声器又叫舌簧式扬声器,由舌簧片、线圈、磁铁、纸盒、传动杆等组成。舌簧上外套线圈,放在

磁铁中,通电后在磁场上运动带动连杆,使 铁纸盒震动发声。

   (3)压电陶瓷式扬声器c压电陶瓷式扬声器是利用某些晶体材料的压电效应制成的。当在晶体配料表面加上音频电压时,晶体能产生

相应的震动,利用它来推动纸盒震动发声。压电陶瓷式扬声器的结构简单,电声效率较高。
