压电陶瓷元件是利用某些陶瓷的压电效应制成的具有选择性的器件。压电陶ENGSAMPRFMS5瓷大多采用锆钛酸铅陶瓷材料做成薄片,在其两面镀银做电极,成为一个压电振子。当电极上加以交变电压时,由于压电效应,陶瓷片将随交变信号的变化产生机械震动,这种机械震动叉lJl转换成电信号输出。

   1.陶瓷元件的结构及性能

   压电陶瓷元件通常叫压电陶瓷片是利用锆钛酸铅陶瓷材料做成薄片,在其两面镀银做电极,经过封装而成的。陶瓷元件的基本结构、工作原理、等效电路等与石英晶体元件相似6压电陶瓷元件的优点是Q值较高、体积小、稳定度高、价格低廉。但其频率精度、频率稳定性等指标不及石英晶体元件,所以主要用在一些频率较低、要求不高的电路中c

  2. 陶瓷元件的种类

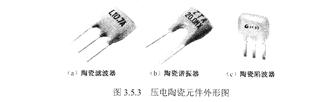

   压电陶瓷元件按功能和用途可分为陶瓷滤波器、陶瓷谐振器和陶瓷陷波器三类,如图353所示;按电极分有两电极、二电极、四电极和多电极等。压电陶瓷元件大都采用塑料封装或复合材料封装形式,少数用金属壳封装。

   3.陶瓷元件的主要参数

   陶瓷元件的主要参数有标称频率、插入损耗、陷波深度、失真度、鉴频输出电压、通频带宽度、谐振阻抗等。

   4.陶瓷元件的检测

   陶瓷元件的检测与石英晶体元件的检测方法相同,选用和更换陶瓷元件时只要其型号和标称频率一致即可。
