表面组装电阻器

   表面组装电阻器按封装外形,可分为片状和圆柱状两种;按制造I艺可分为厚膜型(RN 型)和薄膜型(RK型)两大类。

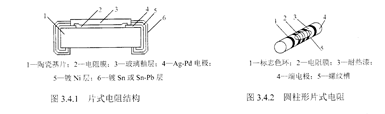

   (l)矩形片式电阻。外形为DRV8841PWPR扁平状,其结构如图3,4,l所示,基片大都采用AL,O3陶瓷制成,具有较好的机械强度和绝缘性。电阻膜采用电阻浆料(RuO2或TaN~%)印制在基片上,经过烧结制成c保护层采用玻璃浆料日J制在电阻膜上,经烧结成釉。电极山二层材料构成:内层A⒏Pd合金与电阻膜接触良好,电阻小,附着力强;中层为Ni,主要作用是防止端头电极脱落;夕卜层为可焊层,采用电镀Sn或SllˉPb,sll-Cc合金。

   (2)圆柱形片式电阻。外形为一圆柱体,如图3,4.2所示。这种结构与原来传统的普通圆柱型κ引脚电阻器基本上是一样的,只不过把引脚去掉,两端改为电极而己,其材料及制造工艺、标记都基本相同,只是外形尺寸小了许多。
