集成电路引脚识别
发布时间:2016/8/20 16:15:39 访问次数:693

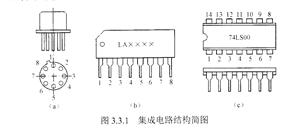

(I)圆形封装集成电路。将管脚对准自己,从管键(标记)开始顺时针读引脚序号,如图3,3,l(a)所示。
(2)单列苴插式封装集成电路。以正面DEMO9S08LL16(标志面)朝向自己,引脚向下,以缺冂、凹槽或色‘点作为引脚参考标记,引脚序号从左到右排列,如图331(b)所示。
(3)双列或四列封装集成电路。正面(标志面)朝向自己,以缺口、凹槽或色点作为引脚参考标记,引脚序号按顺时针排列,如图3,3,1(c)所示。
(I)圆形封装集成电路。将管脚对准自己,从管键(标记)开始顺时针读引脚序号,如图3,3,l(a)所示。
(2)单列苴插式封装集成电路。以正面DEMO9S08LL16(标志面)朝向自己,引脚向下,以缺冂、凹槽或色‘点作为引脚参考标记,引脚序号从左到右排列,如图331(b)所示。
(3)双列或四列封装集成电路。正面(标志面)朝向自己,以缺口、凹槽或色点作为引脚参考标记,引脚序号按顺时针排列,如图3,3,1(c)所示。
