将万用电表拨在R×100或R×1k电阻挡上,两只表笔分别接触工极管的两个电极,若测出的电阻约几十、ADM660AR几百欧或只,千欧,则黑表笔所接触的电极为二极管的ⅠE极(对应P区),红表笔所接触的电极为二极管的负极(对应Nl×)。若测出来的电阻约几十干欧至儿百千欧,则黑表笔所接触的电极为工极管的负极,红表笔所接触的电极为工极管的正极,如图32.2所示。

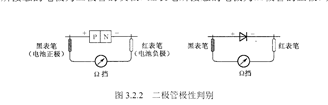

  图322 二极啻极性判别

  对塑封整流二极管,靠近色环(通常为白色)的引脚为负极。

顺便指出,检测一般小功率二极管的正、负向电阻,不宜使用R×1和R×10lc,前者通过二极管的正向电流较大,可能烧毁管子;后者加在二极管两端的反向电压太高,易将管子击穿c

   2)材料判别

   二极管的材料判别通常可根据锗管的正反向电阝艮均较小的特点来进行判断,一般硅管的正向电阻为几千欧左右,反向电阻为几百千欧至无穷大,而锗管的正向电阻为一千欧左右,反向电阻为几十千欧至几百千欧,甚至更小些。另外,可用一节干电池(1,5V),串接被测二极管和一只1kΩ左右的电阻,使二极管正向导通。再用万用表测量工极管两端的管压降,如管压降为06~0.8V即为硅管,如管压降

为02~0.4V则为锗管。

   3)质量类别

   二极管的好坏判别,一般是利用二极管的单向导电性,即正向电阻小,反向电阻大的特点进行判别。如果符合正向电阻小,反向电阻大就说明工极管基本上是好的。如果正反向电阻都小,贝刂说明二极管可能击穿。如呆正反向电阻都大,则说明二极管已经开路。
