电解电容c电解电容以金属氧化物膜做介质,以金属和电解质组作为电容的两极,如图311t所示。ADM483EAN金属为正极,电解质为负极。电解电容器,在相同容量的和耐压下,其体积比其他电容要小上几个或十几个数量级,特别是低压电容更为突出。但电解电容损耗大,温度、频率特性差,绝缘性能差,长期存放可能干涸、老化等。常见电解电容有铝电容、钽电容、铌电解电容等。

   可变电容器。可变电容器是一种容量可连续变化的电容器。可变电容器由两组形状相同的金属片间隔一定距离,并夹以绝缘介质而成。其中一组金属片是固定不动的称为定片;另一组金属片和转动轴相连,能在一定角度内转动(称为动片)。旋转动片改变两组金属片之间的相对面积,便电容量可调。

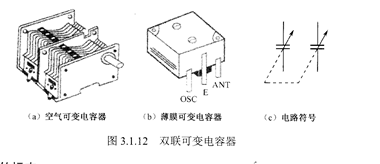

   可变电容器的种类很多,按照介质划分有空气可变电容器和薄膜可变电容器。按照联数划分有单联、双联和四联等,如图3,l12所示为双联可变电容器的外形图和电路符号。
