电子产品内部的合理布局
发布时间:2016/8/15 22:20:57 访问次数:460
电子产品内部的合理布局
a。应合理地布置机箱进出风口的位置,尽 MLF1005DR22KT量增大进出风口之间的距离和它们的高度差,以增强自然对流。

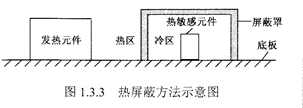

图133 热屏蔽方法示意图
b.对于大面积的元器件应特别注意其放置位置,如机箱底的底板、隔热板、屏蔽板等。若位置安排不合理,可能阻碍或阻断自然对流的气流。
c,合理安排印制板。对印制板的位置排列,如设备内只安排一块印制板,无论印制板水平放置还是垂直放置,其元器件温升区别不大。如设备内安排丿lJ块或几十块印制板,这时应垂直并列安装,每块印制板之间的配置间隔保持30mm以上,以利于自然对流散热。
电子产品内部的合理布局
a。应合理地布置机箱进出风口的位置,尽 MLF1005DR22KT量增大进出风口之间的距离和它们的高度差,以增强自然对流。
图133 热屏蔽方法示意图
b.对于大面积的元器件应特别注意其放置位置,如机箱底的底板、隔热板、屏蔽板等。若位置安排不合理,可能阻碍或阻断自然对流的气流。
c,合理安排印制板。对印制板的位置排列,如设备内只安排一块印制板,无论印制板水平放置还是垂直放置,其元器件温升区别不大。如设备内安排丿lJ块或几十块印制板,这时应垂直并列安装,每块印制板之间的配置间隔保持30mm以上,以利于自然对流散热。
