sOC51单片机内部资源有限,除了通过锁存器的简单扩展方法外,还可以扩展可编程的接口芯片。 AD7888ARU-REEL7谓可编程的接口芯片,是指其功能可由微处理器的指令来加以定义的接口芯片,利用编程的方法,可以使一个接口芯片执行不同的接口功能。目前,各生产厂家已提供了很多系列的可编程接口,常用的有81C55可编程并行接口芯片;82C55可编程并行接口芯片;昀51A可编程通信接口芯片;⒓“可编程定时器芯片;眨”可编程键翻显示接口芯片。MCs-51系列单

片机常用的两种接口芯片是81Css及⒓C55,本书主要介绍这两种芯片在MCS-51单片机中的使用。

   81C55的内部结构和引脚排列

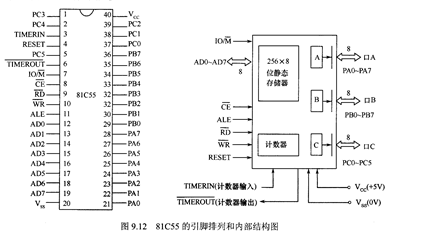

   图9.12为81C55的引脚排列和内部结构图。

   81C55的片内资源包含:256B的RAM存储器(静态),RAM的存取时间为们Ons,可编程的两个8位并行口PA和PB,可编程的一个6位并口PC,以及一个14位的减1计数器。PA口和PB口可工作于基本输入/输出方式或选通输入/输出方式。81C55可直接与MCs-51相连,不需增加任何硬件逻辑电路。
