地址线:A0~A12连接单片机地址总线的P0.0~P0.7、”,0~P2.4,共13根。数据线由P0.0~P0.7和⒍bz+的D0~D7直接相连接。单片机的读、AD7888AR写控制端RD和WR分别与能gz+的oE和WE相连接,对⒍“的读、写操作进行控制,而片选端CE由单片机的P2,6端控制。

   片外RAM地址范围的确定及使用

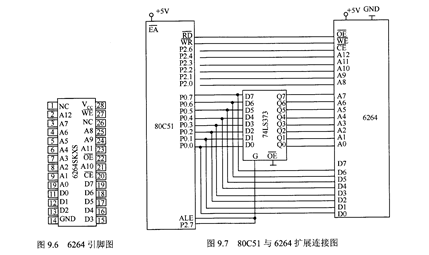

   按图9.7的连线,将ALE与T0Ls3T3的锁存控制端G相连。⒍bz】的片内译码只需要13根地址线,而高三位地址线中只用了A14(P2.6)参与译码,即为线译码方式。如果与能猸无关的引脚P2.7和”.5取“0”,那么,⒍bzI的地址范围是0000H~1FFFH。

   单片机对RAM的读/写,如果地址范围超过8位,则采用如下的指令:

上面讲述的是对单片机分别进行程序存储器和数据存储器的扩展,通常情况下,这两种存储器都是同时扩展的,连线时只需要分别进行连线即可。各自芯片地址范围的确定同单独扩展存储器芯片的方式相同。
