金引出线与铝互连线或铝键合丝与管壳镀金引线的键合处,产生Au―Al界面接触。 JAHW050F1由于这两种金属的化学势不同,经长期使用或2O0℃以上高温存储后将产生多种金属问化合物,如Au5A12、Au2Al、Au4Al、AuA1、AuA12等,其晶格常数和热膨胀系数均不同,在键合点内产生很大应力,电导率较低。Au―Al反应造成Al层变薄,黏附力下降,造成半断线状态,接触电阻增加,最后导致开路失效。

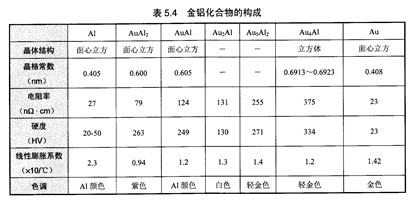

   AuA12呈紫色叫紫斑;而Au2Al呈白色叫白斑,性脆,极易产生裂纹引起开路。Au~A1接触在300℃以上高温下容易发生空洞,叫科肯德尔(⒗rkcndall)效应,这是高温下金向铝中扩散并形成Au2Al的结果,它在键合点四周出现环形空洞,使铝膜部分或全部脱落,形成高阻或开路。各种金铝化合物的构成如表5.4所示。
