焊点内在质量
发布时间:2016/6/4 23:00:44 访问次数:743

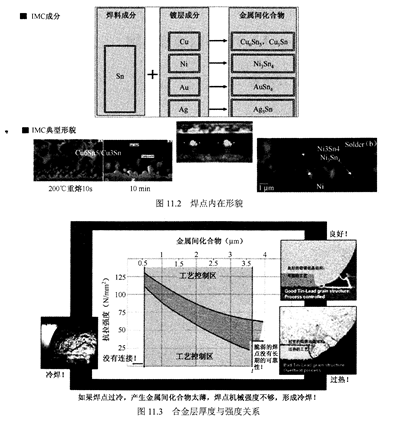

焊点内部的微观组织及其焊料和基板界面处的IMC微观组织决定了焊点的力学性能,KA2209而焊接工艺和后续的固相老化以及热循环又决定了原始的微观组织和显微组织的演变。焊点的失效主要由IMC决定,不同焊料成分、不同表面处理方式的IMC具有不一样的物理特性,如图11.2所示。
IMC厚度:如果焊点太热产生的金属键化合物太厚,焊点的机械强度会降低。
机械强度一金属键化合物→温度+时间根据实验数据和业界经验,sncu成分的厚度以3~5um为佳,钿iSn成分IMC厚度以1~3um为佳,如图113所示。
焊点内部的微观组织及其焊料和基板界面处的IMC微观组织决定了焊点的力学性能,KA2209而焊接工艺和后续的固相老化以及热循环又决定了原始的微观组织和显微组织的演变。焊点的失效主要由IMC决定,不同焊料成分、不同表面处理方式的IMC具有不一样的物理特性,如图11.2所示。
IMC厚度:如果焊点太热产生的金属键化合物太厚,焊点的机械强度会降低。
机械强度一金属键化合物→温度+时间根据实验数据和业界经验,sncu成分的厚度以3~5um为佳,钿iSn成分IMC厚度以1~3um为佳,如图113所示。
相关技术资料- 6-4焊点内在质量
