生产之前的准备重点是需要将PCB进行清洁,清洁工作的目的有两点:保证PCB在印刷焊膏之前,M27C010A-15能够拥有清洁的表面,避免杂质对后续焊膏焊接的过程造成影响,影响焊点的质量和可靠性;消除PCB表面的静电,避免静电对元器件造成损伤。

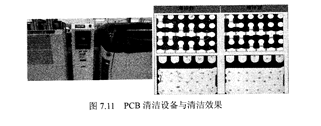

   PCB清洁设各与清洁效果如图7.11所示,使用清洁设备可以有效地去除PCB表面的杂物。

   图711 PCB清洁设备与清洁效果

   印刷工序是SMT工序中相对最重要的工序,有业界数据统计,炉后70%以上的缺陷是印刷工序造成的,本工序的控制,主要从钢网设计、钢网管理、焊膏管理、顶针设置控制、工艺参数控制、印刷后检验等几个方面进行阐述。
