元器件引脚成型:弯曲要求
发布时间:2016/5/23 20:22:18 访问次数:3799
可接受
①安装在支撑孔中的元器件,从元器H5019NLT件的本体、球状连接部分或引脚焊接部分到元器件引脚折弯处的距离,至少相当于一个引脚的直径、厚度或0,8mm中的较大者,如图3.29所示。
②成型的元器件引脚应无扭曲和裂缝,引脚内侧的弯曲半径符合如表3.7要求,如图3.30所示。

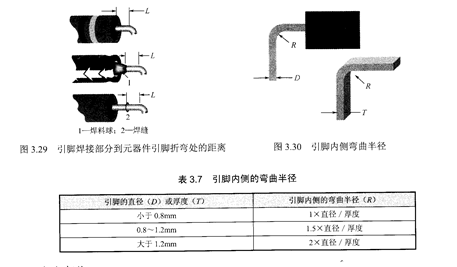

图329 引脚焊接部分到元器件引脚折弯处的距离
图330 引脚内侧弯曲半径
表37 引脚内侧的弯曲半径
可接受
①安装在支撑孔中的元器件,从元器H5019NLT件的本体、球状连接部分或引脚焊接部分到元器件引脚折弯处的距离,至少相当于一个引脚的直径、厚度或0,8mm中的较大者,如图3.29所示。
②成型的元器件引脚应无扭曲和裂缝,引脚内侧的弯曲半径符合如表3.7要求,如图3.30所示。
图329 引脚焊接部分到元器件引脚折弯处的距离
图330 引脚内侧弯曲半径
表37 引脚内侧的弯曲半径
