厂房应设立防静电地线,各楼层应HD64F3644设立防静电公共接地点,各楼层公共接地点至大地的接地电阻值小于4Ω。各楼层防静电公共接地点,应由楼层使用面积最大的部门负责检测,每年每个楼层抽测3个点。行政部基建管理人员应协助实施,提供测试仪器(摇表)并进行现场指导测试。

   地面接地

   地面敷设防静电地板,防静电系统电阻值:1×104~1×109Ω。防静电地板应定期维护保养,每年至少打1次防静电地板蜡。

   接地连接规范

   防静电地线应采用铜条或黄绿色多股铜线。防静电地线与防静电地极之间阻值小于4Ω。

   防静电地线间的连接应采用螺钉拧紧方式或焊接或对接地点绕紧后采用电工胶带绑紧的固定连接方式。现场除了防静电手腕带、移动设备工具,其他固定连接的工具、设备、接地线间连接禁止采用鳄鱼夹接地。

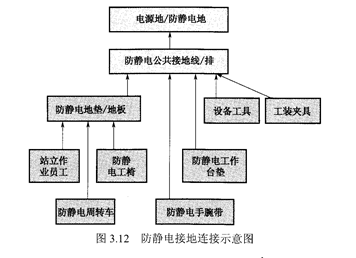

   各工具、设备防静电接地点接入防静电地线采用并联方式,优先采用防静电公共接地排进行并联汇接,禁止采用串联方式。SMT设备、单板装联设备、模块/整机组装及调测设备,以及配置有防静电接地点的设备工具(如电烙铁),应采用独立防静电接地线接地。即在设备工具金属接地部件引出独立的接地线固定连接到防静电地线上,以保障接地可靠。防静电接地连接示意图如图3.12所示。
