(l)炉前AoI的作用

   再流焊之前的AOI一般置于高速贴片机之后,多功能机之前。

可检测CⅢP器件的位置偏移、 NDC7002N缺件、移位等缺陷;还可以检BGA、CSP等面阵列器件的焊膏印刷质量;同时还可以统计、分析高速贴片机的贴放精度。

   (2)炉前AoI的检测项目

   ● 器件级的检测项日:缺件、错件、移位、旋转、反向、侧立、立碑、反白、器件破损等。

   ● 焊膏的检测项目:焊膏不足、桥连、偏移等。

   (3)炉前AOI缺陷检测图像识别

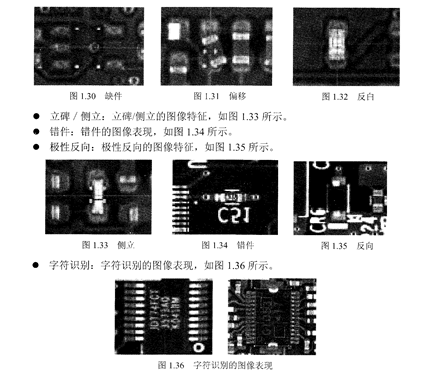

   ● 缺件:缺件的图像表现,如图1,30所不o

   ● 偏移:偏移的图像表现,如图1,31所示。

   ● 反白:反白的图像特征,如图1,32所示。
