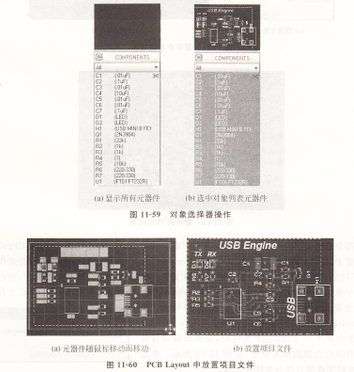

再次进人PCB Layout设计页,在Board Edgc层绘制物理边框,单击模式工具栏中的Componellts Mode嬲,可以看到,在对象选择器中列出了所有的元器件,其右上侧出现一个小剪刀,如图1159(a)所示,单击任何一个元器件,H11L1SR2M则其余元器件也被选中,并在预览窗口中显示,如图1159(b)所示。当所有元器件被选中后,按住鼠标左键拖到PCB编辑区,此时项目部分文件的PCB随着鼠标的移动而移动,在需要放置的位置单击完成放置,如图1160所示,可以看出项目文件的布线关系仍然存在,但有可能会导致部分布线丢失。也有可能导入多余的过孔。

   此时可以对放置的USB EllgiPCB电路进行覆铜,覆铜参数和效果如图1161所示。从图1161(b)可以看出,电容C2的1引脚的布线丢失,导入了多余的过孔,如图中的椭圆虚线框所示。删除多余的过孔,并通过手动布线完成整个板的布线,如图1162所示。
