命令按钮有以下5个。

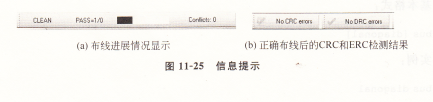

   Begln Routing:开始布线,单击此按钮,系统开LCWW5SM-HYJX-4R9T始布线,在信息栏中显示当前布线的进展情况,当完成布线后,自动进行CRC和ERC检测,并将检测结果在相应的信息栏内显示出来,如图1125所示。

   Export Design∏le:将设计文件导出,保存为.EDF格式的文件。

Import Ses盂on Rle:导人。SEC文件。

   上面两个导人和导出命令主要用于SPECCTRA自动布线器中。

Reset to Defaults:把参数恢复到默认状态。

   Cancel:取消自动布线并退出。相当于单击布线器上的“关闭”按钮。
