完成参数设置和布局后,下一步MAX6327UR23+T操作就是布线,即将具有电气连接的关系的引脚用覆铜导线连接,实现信号的传输。ARES PCB Layout提供手动布线、自动布线和交互式布线3种方式。

   布线的基本设计

   Ratsnest Mode(飞线模式)

在设置PCB时如果没有原理图或者处于No Netlist模式时,放置元器件封装是没有飞线的,因此必须手动连接飞线。要放置飞线必须进人飞线模式。

   单击模式工具栏中的箨按钮进入飞线模式,在对象选择器中列出PCB图中的元器件 连接网络名,如图1112所示。飞线模式的主要功能如下:

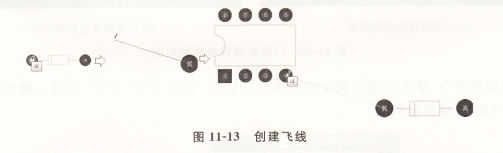

   (l)手动放置飞线。

   (2)实现门交换。

   (3)选中飞线。

   (4)选中具有同一网络的飞线。
