自动引脚/门交换
发布时间:2016/5/7 20:27:52 访问次数:480

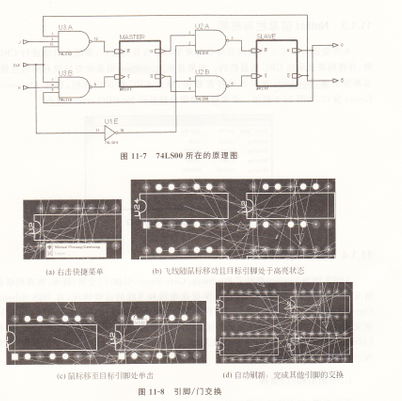

如果在电路板上存在大量MAX6326UR29+T的门电路,可以进行交换的门很多,如图118(c)所示,此时手动很难找到最优的门交换,Ptc,tcus提供了自动门交换优化功能。
自动门交换的步骤如下:
选择菜单T∞ls一Gateswap Op0n△lzer命令,弹出确认是否要运行门交换优化处理的对话框,单击OK按钮开始门交换,则在信息栏中显示进行门交换的优化次数及进度情况,完成后,在信息栏内显示优化的结构,具体过程如图119所示。将没有进行门优化的布局图与门优化过的布局图进行对比,可以看出,门优化后布局更加整齐,飞线距离更短,如图11△0所示。
如果在电路板上存在大量MAX6326UR29+T的门电路,可以进行交换的门很多,如图118(c)所示,此时手动很难找到最优的门交换,Ptc,tcus提供了自动门交换优化功能。
自动门交换的步骤如下:
选择菜单T∞ls一Gateswap Op0n△lzer命令,弹出确认是否要运行门交换优化处理的对话框,单击OK按钮开始门交换,则在信息栏中显示进行门交换的优化次数及进度情况,完成后,在信息栏内显示优化的结构,具体过程如图119所示。将没有进行门优化的布局图与门优化过的布局图进行对比,可以看出,门优化后布局更加整齐,飞线距离更短,如图11△0所示。
