设计规则检测(Design Rule Chec・king,DRC)默认处于使能状态,可以通过DesignRule Manager关闭。KIA3205B为了保障PCB设计更合理,建议使其处于使能状态。DRC实时检测结果通过¤i嗖叩。鹦∷实时显示,当出现问题时在PCB图和DRC信息内提示,单击DRC 错误信息栏,弹出设计规则错误信息列表,如图1027所示。

  设计规则错误信息列表列出问题所在的设计规则、层、违规类型和实际的容差信息等,单击列表中的一个条目,ARES PCB Layout将突出显示(默认以白色显示文字)该条目;双击一个条目,ARES将突出显示和放大它的DRC错误的位置。当出现DRC错误提示信息时,应该对其错误进行处理,处理的方式有以下两种:

   (1)如果该错误确实已经影响到PCB板的正确设计,此时应该修正错误,直到提示No errors为止。

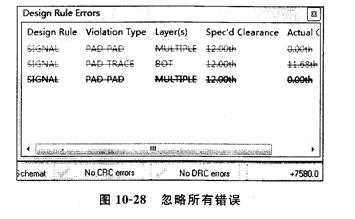

   (2)如果不影响PCB板的正确设计,则可以在错误信息条目上右击,在弹出的快捷菜单中选择Igllore this error(忽略该错误)命令,即可忽略该错误,忽略的错误通过ResetIgnorc Errors命令恢复,如图1028所示。
