Dcsign Rule Manager的对话框有Design Rules、Net Classes和Defaults三个选项卡。

  Design Rule选项卡

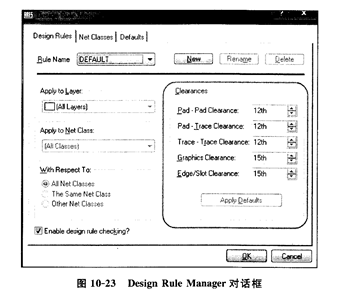

  Design Rule选项卡如图10-23所示,主要参数如下。

Rule Name:该选项的KIA08TB70D主要功能是选择设计规则和规则编辑。'默认为DEFAULT规则,这是系统规则,不允许编辑。用户可以根据自己的需求创建设计规则,单击New按 钮创建一个新的设计规则;Rcname按钮为用户创建的设计规则重命名,对于系统规则禁止此操作;Delete按钮删除用户创建的规则,对于系统规则禁止删除操作。

Apply to Layer:指定实施设计规则的层,单击下拉按钮选择层,默认为All I冫ayers0Apply to Net Class:指定实施设计规则的网络,单击下拉按钮选择网络,默认为AllClasses。
