旋转元器件

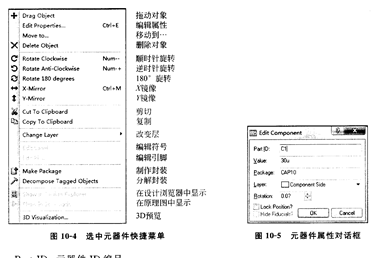

  元器件成为热点之后,就可INA117BM以对其进行旋转操作,主要利用快键菜单中的旋转命令或者数字键盘中的“+”“―”键或快捷键Ctd+M完成。选中元器件的快捷菜单如图104所示。

   元器件属性编辑

   元器件成为热点之后,单击元器件,或者右击并选择快捷菜单中的Edit Propertics命令(快捷键为Ctrl+E),弹出元器仵属性对话框,如图105所示,主要参数含义如下。

   图10-5 元器件属性对话框

   Component Side两个选]顷。

   Rotation:旋转角度。

   Lock Position:勾选该项,表示锁定元器件,锁定后的元器仵不可以进行删除、移动、旋转等操作。

   Hide Fiducials:隐藏基准标识,该功能只适用于已经定义了基准标标识的表贴面的焊盘,当勾选该项时,则隐藏基准标识。对元器件层的修改可以使用快捷菜单中的Change Layer命令快速实现。
