PCB Layout对家农冒、编辑和新建

   在PCB Layout界面中主要包含5种基本对象,即Comp°ne11ts(元器件)、Packages(封装)、Pads(焊盘)、Graphics(二维图形)和Zones(覆铜)。INA106KPG4这些元器件的放置基本相同,但又有细微不同之处,下面先讲解元器件、封装、焊盘和二维图形的放置与属性编辑,覆铜的放置与属性编辑请参阅11,3节。

   放置元器件、编辑元器件和新建元器件

  放置元器件

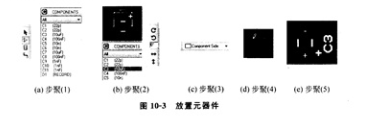

在ARES PCB Layout中,元器件和封装是有区别的。元器件是Netl汝的重要组成部分,在网络表中,99%的电气关系通过元器件来描述,而封装没有连接到网络表中。元 器件可以放置在Comp°nent⒏de(元件面)或者Solder⒏de(焊接面),默认为元件面。放置元器件的具体步骤如图103所示。
