预览区：对打印图纸进行预览，右击可IDT71681SA55DB以设置输出定位。主要有Position ()utput atTop（顶端输出）、Position Output at Bottom（低端输出）、Position Output at Left（左端对齐输出）、Position Output at Right（右端对齐输出）、Position Output at Center（以打印纸的中心位置对齐输出）、Use Printer Margin（使用打印机定义的页边距打印，这是默认方式）以及Position Output Numerically（手动定义打印页边距）、单击Position OutputNumerically命令，弹出如图8-59所示的页边距设置对话框，其主要功能如下。

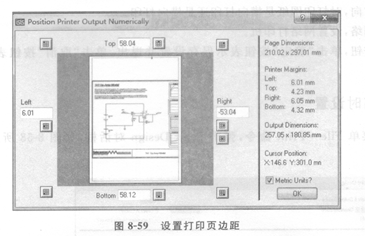

   图8-59设置打印页边距

   (1) Top、Bottom、Left和Right：顶部、下部、左、右文本框允许以数字方式定义顶部、底部左和右的页边距。注意，无论怎样设置数据，则与其对应的另一边会自动调整，如果图纸大于打印纸，则多余的图纸部分将被丢弃。例如，输入左边距，则右边距的值会自动根据当前的纸张尺寸设置。

   (2)单击预览区周围的按钮（例如左上按钮、右下按钮等），则系统会自动进行电路图纸打印输出范围调整。

   (3) Metric Units:该选项主要实现单位的切换。勾选该项表示单位为公制，否则为英制。

   (4)预览信息主要给出了当前打印纸的大小、打印机页边距的设置、图纸的大小和光标的位置。
