选择菜单File-- Export Graphics命令可以输出电路图纸。ISIS平台可以输出Bitmap（位图）、Metafile（图元）、DXF、EPS、PDF和Vector File（向量文件）6种电路图纸方式，PCI1520IPDV下面以741放大电路频率图表为例说明这6种方式的不同。

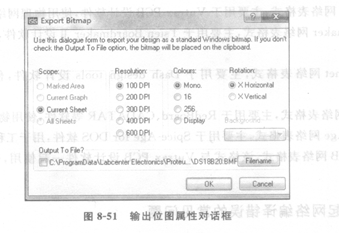

   选择菜单File--Export Graphics—Export Bitmap俞令，弹出如图8-51所示的输出位图属性对话框。

   1．Scope

   图8-51输出位图属性对话框

   Scope选择输位图出的区域，可以是以下的区域。

   Marked Area：标识区域，该项只有在设置了输出区域且图表非最大化时才有效。选择菜单File- Set Area命令，鼠标变成￡：：三形状，在编辑区拖拉出要选择的区域，框内有 浅黑色背景色出现，则该框内为标识的输出区域。取消区域的设置，重新选择菜单命令，在编辑区右击即可。

   Current Graph:当前图表，输出编辑区中选中的图表。

   Current Sheet:当前页，输出当前页的所有对象。

   All Sheets:所有页，包括多个根页和子页电路。在多页设计和子电路设计中该项有效。
