绘制如图7-170(a)所示的电路图(配套电子资源实例为chap7中的ACsweep.pdsprj)，MAX3243EIRHBR设置相关参数，其中正弦信号源的幅度为1V，频率为10Hz;电子阻值为10X (X为扫面变量)。放置AC Sweep图表，设置图表属性，如图7-169所示。按空格键产生回路的交流扫面曲线图，如图7-170 (b)所示。

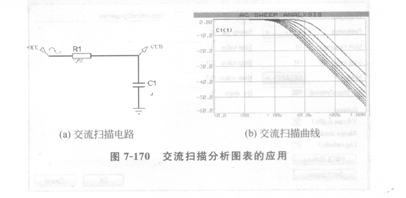

   图7-170  交流扫描分析图表的应用

   交互式仿真

   交互式仿真在前面的例子中已经提到过，如交互仿真工具滋如db麓k屈蛆和菜单System- Set Animation Options设置仿真参数，以及引脚电平颜色设置、电流流向是否显示等交互式属性设置，但没有正式提出“交互式仿真”这个概念。交互式电路仿真根据

电路构成是否含有微处理器可以分成包含微处理器的交互式仿真和不包含微‘处理的交互式仿真。交互式电路的仿真应该是前面知识的综合应用，如图表、电压／电流探针、信号源和动态元器件等，本节主要讲解不包含微处理器的交互式仿真及其参数的测试，微处理器交互式仿真参阅第14章。下面以设计模拟电路中的运算放大器电路为例来介绍交互式仿真。
