ASF图表的放置方法有以下两种：

   (1)在对象选择器中选择合适的图表。

   (2)在编辑区单击（起点），LD8251A移动鼠表到期望的位置单击（终点），以起点和终点为对角线构成一个矩形框，即放置一个图表到电路图中。使ASF图表成为热对象，其四周出现8个控制点，鼠标放置于控制点上变成十字形状，按住左键拖动可以改变其大小。以已经添加逻辑轨迹并显示图形的Analogue图表为例，其图表如图7-109所示。

   INPUT:338mF (lU fpl92' 970m黔丫'-632m

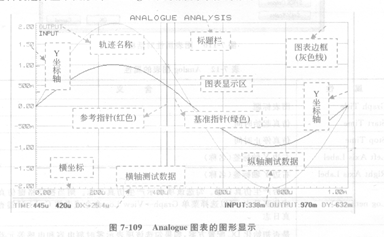

   图7-109  Analogue图表的图形显示

   从图7-109可以看出，图表主要由标题栏、坐标轴、图表显示区和信息栏4部分组成，各部分功能如下。

   标题栏：显示图表的标题，默认显示图表的英文名称。
