调试器的主要功能及属性

   12 C(Inter-Integrated Circuit)总线是飞利浦ADS7824P公司推出的芯片级的串行通信协议，I2C由数据线和时钟信号构成一个全双工的同步串行通信。Proteus Schematic Capture提供的I2 C总线调试器原理图符号如图7-78所示。其引脚含义如下。

   SDA:双向数据线。

   SCL:双向的时钟线。

   图7-78 12C调试器原理图符号

   TRIG：触发引脚，输入引脚，把连续存储的序列

放大输出到队列中。

   12C调试器有两大功能，一是用户查看I2C总线发送的数据；二是作为I2C外设在主模式或者从模式下发送或者接收数据。在编写I2C程序时，I2C调试器既可以作为调试工具，也可以作为开发相测试的辅助工具。

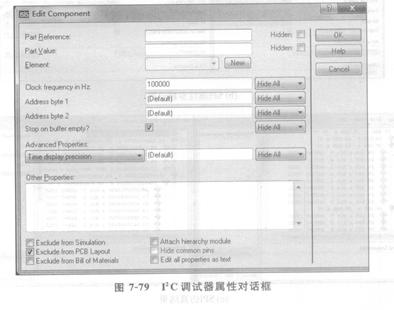

   双击I2 C调试器原理图符号，弹出属性对话框，如图7-79所示。
