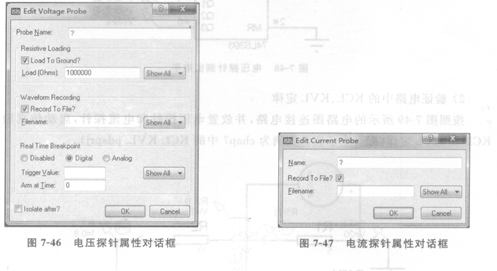

电流探针属性对话框如图7-47所示。其参数NCP500SN50T1G与电压探针的参数含义相同。

   图7-46  电压探针属性对话框

   电压探针与电流探针的应用

   图7-47  电流探针属性对话框

   1)利用电压探针测试数字电路中的电平

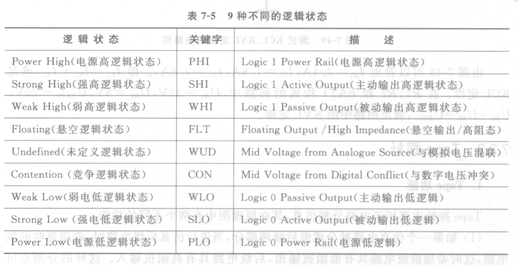

   在理想的数字逻辑状态中，只有High和Low两种状态，但在实际的DSIM模型中，总计有9种不同的逻辑状态，具体如表7-5所示。

    表7-5 9种不同的逻辑状态

   按照图7-48所示的电路图连接电路并添加电压探针，单击仿真熬按钮，电压探针显示电路的输出电平高低（配套电子资源实例为chap7中的741s393. pdsprj）。
