1．Pwlin激励源主要功能

   Pwlin激励源（Piece-wise Linear Generators，即分段线性激励源）主要用于产生比较复杂的模拟脉冲信号，或者用来重现被测信号。MMSZ5236BT1G输出波形有幅度值和时间两个参数，相邻时刻之间采用线性插值法近似逼近直线。

    Pwlin激励源的属性对话框

   Pwlin激励源的属性对话框如图7-20所示。该对话框右上方包含一个时间／电压幅值图形编辑器，在此对话框中，可以拖放、删除和增加数据点，具体操作归纳如下：

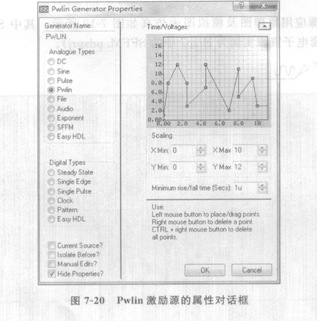

   图7-20  Pwlin激励源的属性对话框

   (1)单击放置一个新的数据点。

   (2)鼠标移至数据点上，按住左键可以拖动数据点。

   (3)鼠标移至数据点上，右击删除数据点。也可以按住Ctrl键同时右击删除所有数据点。

   单击时间／电压幅值图形编辑器的E】按钮，可以使图形编辑器变成一个独立的窗口，如图7-21所示。在此窗口可以按上述方法进行数据点操作。

   图7-20中的坐标扫描面参数如下。

   X轴：时间轴，为横坐标。
