Component Properties&Defintion（元器件属性和定义）

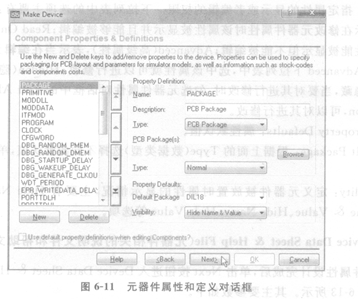

   元器件属性和定义对话框如图6-11所示。此对话框用来定义元器件属性和默认值， EC31QS06-TE12L左侧显示已定义的属性，右侧为该属性相关的参数以及默认值，属性参数如下。

   (1) New：添加属性按钮，单击此按钮弹出属性列表，选择对应的属性，可以在右侧修改对应的属性参数。属性列表如图6-12所示。

   (2) Delete:删除已存在的属性。

   (3) Property Definition：属性定义。

   Name:属性名。

   Description：描述，属性描述，一般显示属性名的全称。

   Type：数据类型，从下拉列表中选择类型，主要包括String（字符）、Boolean( checkbox)（布尔型（复选框））、Boolean( High／Low)（布尔型（高／低））、Boolean( Yes/No)（布尔型（是／否））、Boolean( True/False)（布尔型（真／假））、Keyword( Non-Editable)（关键字，（不可编辑））、Keyword

( Editablc)（关键字（可编辑））、Integer（整型）、Float（浮点 型）、Filename（文件类名）、Logical State（逻辑状态）、PCB

Package（PCB封装）、Trace Mode（跟踪方式）。
