为方框图添加端口
发布时间:2016/4/15 20:12:53 访问次数:515
为方框图添加端口

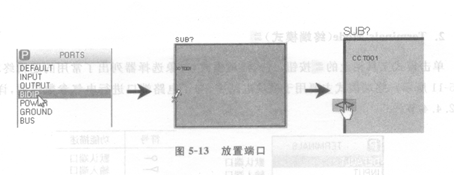

在子电路模式下， GM6605AP在对象选择器中选择相应的端口，将鼠标移至方框图蓝色边线处荜击放置端口，分别放置在子电路实体框的左右两侧（对于Schematic Capture而言，逻辑端口只能放在左右两侧，不能放在上下两侧），一般情况下输入端口放置在左边，输出端口放置在右边，具体操作过程如图5-13所示。
父图属性修改
父图属性修改包括方框图属性修改和端口属性修改。
为方框图添加端口
在子电路模式下， GM6605AP在对象选择器中选择相应的端口，将鼠标移至方框图蓝色边线处荜击放置端口，分别放置在子电路实体框的左右两侧（对于Schematic Capture而言，逻辑端口只能放在左右两侧，不能放在上下两侧），一般情况下输入端口放置在左边，输出端口放置在右边，具体操作过程如图5-13所示。
父图属性修改
父图属性修改包括方框图属性修改和端口属性修改。
