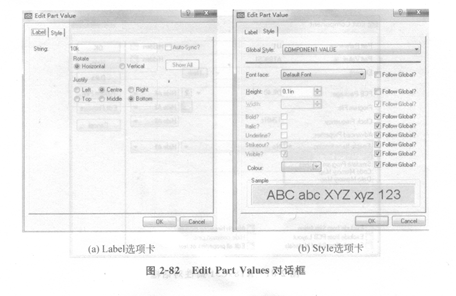

对于一般元器件，Schematic Capture自动显示Component ID和Component Value两种属性， H0020NL这里以Component Value标签属性的修改为例，鼠标移到Component Value(加lOk)上双击，弹出Edit Part Value对话框，如图2-82所示，该对话框有I。abel和Style两个选项卡，功能如下。    ．

   (1)I。abel选项卡，主要设置Value属性值。

   String：字符关键字，主要输入Value值，如lOk、22tLF等。

   Rotate：字符关键字显示的方向，Horizontal为水平显示，Vertical为垂直显示。

   Justify:字符关键字显示时的对齐方式，Left、Center和Right设置水平方向的对齐方式；Top、Middle和Bottom设置垂直方向的对齐方式。

   (2) Style选项卡主要设置字体风格和格式。取消Follow Global属性，其Font face（字体格式）、Height（高度）、Width（宽度）、Bold（粗体）、Italic（斜体）、Underline（下划线）、Strikeout(删除线)、Visible（显示）和Colour(颜色)属性就可以修改。
